Passagem em Nível
O cadastro de passagem em nível permite que a ANTT mantenha um cadastro atualizado das passagens em nível das concessões ferroviárias.
O acesso ao formulário para entrada de dados é dado pelo caminho: CAFEN > Dados Básicos > Passagem em Nível
Entrada Manual:
Descrição dos dados cadastrais:
Ferrovia: Informar a ferrovia
Identificação da Via Rodoviária: Informar a identificação da área urbana
UF: Informar a sigla unidade federativa
Município: Informar o nome do município
Latitude/Longitude: Coordenadas geográficas de representação da locação da PN, em graus decimais
Linha: Informar o nome da linha
Quilômetros: Informar a localização da PN, em quilômetros + metros
Estação Anterior: Informar o nome da estação anterior da PN
Estação Posterior: Informar a nome da estação posterior da PN
Perímetro: Informar o tipo de perímetro da PN, rural ou urbano
Sinalização (NBR 15942): Informar a sinalização da PN
Tipo de Passagem de Nível: Identificar se é de pedestre ou rodoviária
Pavimento da Via Rodoviária: Informar o tipo de pavimentação da via rodoviária da PN
Contratrilhos: Informar se a PN possui contratrilhos
Via Rodoviária em: Informar o tipo de via rodoviária da PN, dentre as opções: Mão Única e Mão Dupla
Portaria de autorização: Informar a portaria de autorização da PN
Data da portaria de autorização: Informar a data da portaria de autorização da PN
Situação: identificar se é oficial ou clandestina
Prazo para Regularização: definir data
Observações: Informar as observações da PN
Entrada por Arquivo Excel:
Esta funcionalidade permite que sejam importados os dados das passagens em nível com base em um arquivo Excel, cujo formato será apresentado adiante.
A partir da leitura desse arquivo Excel, o SAFF/CAFEN indicará o sucesso (ou não) da importação dos dados. Somente serão aceitos os dados do arquivo Excel se todos passarem pela consistência do sistema. Numa indicação de inconsistência, os dados devem ser corrigidos e o arquivo submetido novamente a uma importação.
Formato da planilha do arquivo Excel:
A primeira linha da planilha é o cabeçalho com a identificação dos dados e as informações da passagem em nível. O preenchimento será feito a partir na segunda linha da planilha.

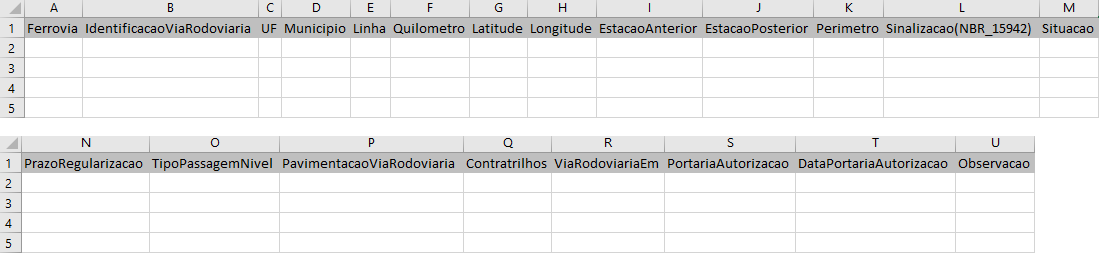

Estrutura da Planilha – “Arquivo Modelo”
Configuração das colunas:

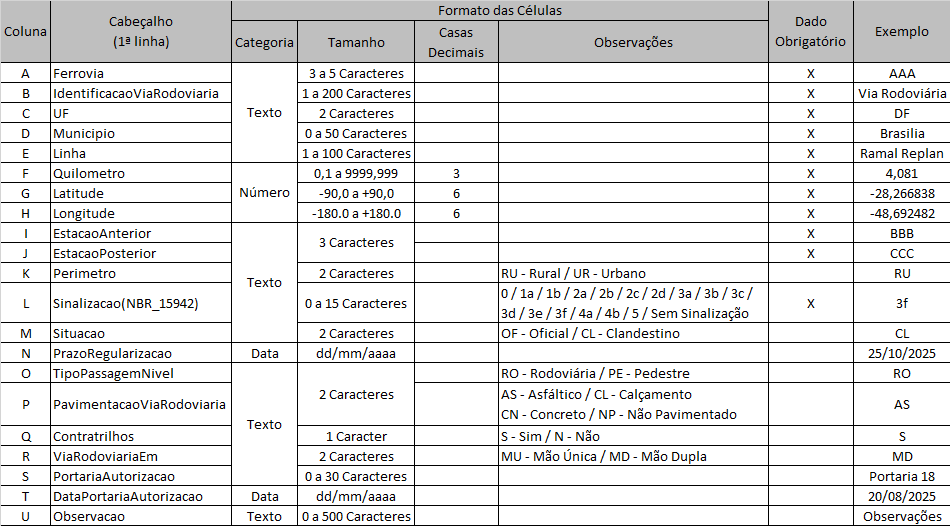

Formato do arquivo Excel para entrada da passagem em nível
Obs: As siglas para preenchimento dos campos estação posterior e estação anterior deverá se consultada na tabela XXX no modulo do CAFEN
Descrição das colunas:
Ferrovia: Sigla da Ferrovia
Identificacao Via Rodoviaria:Informar a identificação da área urbana
UF: Sigla do Estado
Município: Nome da cidade
Linha: Nome da linha cadastrada no CAFEN
Quilometro: Localização da PN na linha
Latitude: Coordenada geográfica - distância de um local ao norte ou sul do Equador (0° a 90°)
Longitude: Coordenadas geográfica - distância leste ou oeste do Meridiano de Greenwich (0°a180°)
Estação Anterior: Localizada na linha informada em relação à PN.
Estação Posterior: Localizada na linha informada em relação à PN.
Perímetro: Informar se é rural ou urbano
Sinalização (NBR_15942): Informar o tipo utilizado na PN.
Situação: Informar se a PN é Oficial ou clandestino
Prazo Regularização: Informar data
Tipo Passagem Nível: Informar se é rodoviária ou passagem de pedestre
Pavimentação Via Rodoviária: Informar o tipo
Contratrilhos: S/N
Via Rodoviária Em: Informar o tipo
Portaria Autorização: Informar o número
Data Portaria Autorização: Informar a data
Observação:Informar as observações da PN
Validações:
A validação consiste na verificação da observância das seguintes principais regras:
