Para o cadastramento das características da carga máxima por eixo, por faixa quilométrica na malha concedida, o usuário poderá optar pela “Entrada Manual” ou por “Entrada por Arquivo Excel”.

O acesso ao formulário para entrada de dados é realizado pelo caminho: Declaração de Rede > Concessionária > Carga Máxima por Eixo

Entrada Manual:

Neste formulário o usuário informa ou altera os dados anuais referentes características da carga máxima por eixo, por faixa quilométrica. Para inclusão de uma nova característica na infraestrutura da malha, pressiona-se o botão Novo e será exibida a tela para preenchimento dos dados. Após a entrada dos dados, deverá ser pressionado o botão Incluir para confirmação do cadastramento.

Descrição dos dados cadastrais:

Ferrovia (dado obrigatório): Selecionar a ferrovia.

Ano (dado obrigatório): Informar o ano da declaração de rede.

Linha (dado obrigatório): Selecionar a linha.

Carga Máxima por Eixo (dado obrigatório): Informar a carga máxima por eixo, em tonelada

Início no km (dado obrigatório): Informar o km que representa o início da faixa que caracteriza a carga.

Fim no km (dado obrigatório): Informar o km que representa o fim da faixa que caracteriza a carga.

Entrada por Arquivo Excel

Esta funcionalidade permite que sejam importados os dados da carga máxima por eixo a partir de um arquivo do Excel, cujo formato será apresentado adiante.

A partir da leitura desse arquivo Excel, o SAFF/Declaração de Rede indicará o sucesso (ou não) da importação dos dados. Somente serão aceitos os dados do arquivo Excel se todos passarem pela consistência do sistema. Numa indicação de inconsistência, os dados devem ser corrigidos e o arquivo submetido novamente a uma importação. Detalhes desta operação estão descritos mais adiante. O item Procedimentos descreve toda a operação.

Formato da planilha do arquivo Excel:

A primeira linha da planilha é o cabeçalho com a identificação dos dados e as informações da carga máxima por eixo. O preenchimento será feito a partir na segunda linha da planilha.

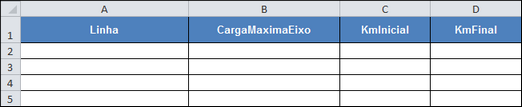

Estrutura da planilha carga máxima por eixo

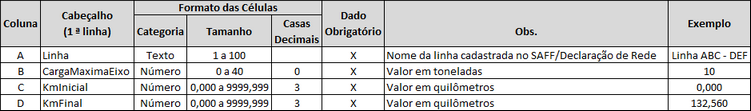

Configuração das colunas:

Formato do arquivo Excel para entrada da carga máxima por eixo

Descrição das colunas:

Linha: Nome da linha. A linha tem que estar cadastrada no SAFF/CAFEN e ter relacionamento com a ferrovia informante. Caso contrário o arquivo Excel será recusado.

Carga Máxima por Eixo: Carga máxima por eixo. O valor informado deverá conter somente números (0, 1, 2, 3, 4, 5, 6, 7, 8 e 9) e pertencer ao intervalo [0; 40].

Km Inicial: Km que representa o início da faixa que caracteriza a carga máxima por eixo. O valor informado deverá conter somente números (0, 1, 2, 3, 4, 5, 6, 7, 8 e 9) e pertencer ao intervalo [0,000; 9999,999].

Km Final: Km que representa o final da faixa que caracteriza a carga máxima por eixo. O valor informado deverá conter somente números (0, 1, 2, 3, 4, 5, 6, 7, 8 e 9) e pertencer ao intervalo [0,000; 9999,999].
