A entrada de dados anuais de utilização na malha permite aos usuários com perfil Ferrovia Gerente realizar o registro anual, por ferrovia, da utilização na malha (TM/DP) pelas requerentes por mercadoria ANTT. O acesso à funcionalidade de entrada de dados deverá ser realizado pelo seguinte caminho no SAFF: METAS > Análise de Pactuação > Simulador > Utilização da Malha pelas Requerentes.
Formato da planilha do arquivo Excel:
A planilha possui exatamente treze (13) colunas em ordem conforme a Figura abaixo. A primeira linha da planilha deve conter o cabeçalho de identificação dos dados. Este cabeçalho deve ser informado exatamente como na Figura abaixo e os dados devem ser informados a partir na segunda linha da planilha.

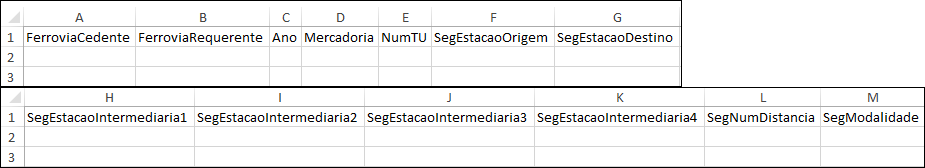

Formato do arquivo Excel para entrada de dados de utilização da malha pelas requerentes
Formato das colunas:

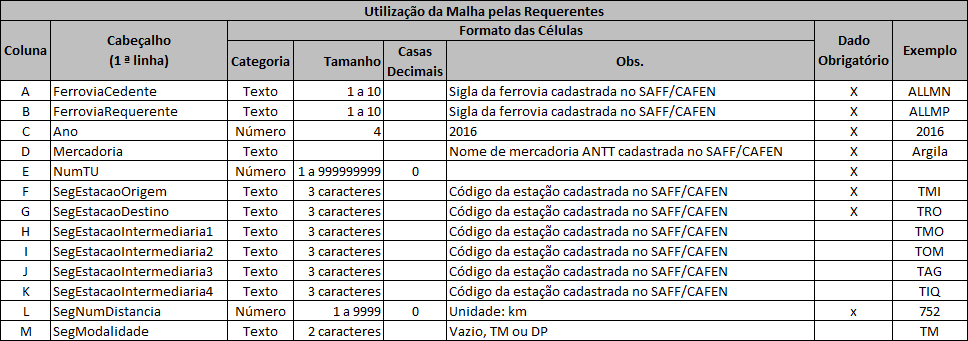

Formato das Colunas da Planilha de utilização da malha pelas requerentes
Descrição das colunas:
FerroviaCedente(dado obrigatório): Informar a sigla da ferrovia cedente. Esta sigla deve estar cadastrada no SAFF/CAFEN e corresponder com a ferrovia selecionada na tela. Caso a sigla da ferrovia não esteja cadastrada ou não corresponder com a ferrovia selecionada, o arquivo Excel será recusado.
FerroviaRequerente(dado obrigatório): Informar a sigla da ferrovia requerente. Esta sigla deve estar cadastrada no SAFF/CAFEN e ser visitada pela ferrovia cedente. Caso a sigla da ferrovia não esteja cadastrada e não ser visitada da ferrovia cedente, o arquivo Excel será recusado.
Ano (dado obrigatório): Informar o ano da utilização da malha. O número informado deverá conter somente dígitos (0, 1, 2, 3, 4, 5, 6, 7, 8 e 9) e corresponder com o ano na tela. (Ex.: 2012).
Mercadoria (dado obrigatório): Informar o nome da mercadoria. Este nome deve estar cadastrado no SAFF/CAFEN. Caso a mercadoria não esteja cadastrada, o arquivo Excel será recusado. (Ex.: Calcário Siderúrgico).
NumTU (dado obrigatório): Valor do TU da utilização da malha. O número informado deverá conter somente dígitos (0, 1, 2, 3, 4, 5, 6, 7, 8 e 9) e pertencer ao intervalo [1;999999999] (Ex.: 1111 representa a TU de 1.111).
SegEstacaoOrigem(dado obrigatório): Informar o código (prefixo) da estação de origem. Este código deve estar cadastrado no SAFF/CAFEN e ter relacionamento com a ferrovia cedente. Caso a estação não esteja cadastrada e o relacionamento não exista, o arquivo Excel será recusado.
SegEstacaoDestino(dado obrigatório): Informar o código (prefixo) da estação de destino. Este código deve estar cadastrado no SAFF/CAFEN e ter relacionamento com a ferrovia cedente. Caso a estação não esteja cadastrada e o relacionamento não exista, o arquivo Excel será recusado.
SegEstacaoIntermediaria1, SegEstacaoIntermediaria2, SegEstacaoIntermediaria3, SegEstacaoIntermediaria4: Informar o código (prefixo) da estação intermediária. Este código deve estar cadastrado no SAFF/CAFEN e ter relacionamento com a ferrovia da sequencia informada (Ex.: Para a SegEstacaoIntermediaria1 o relacionamento deve ser com a Seg1Ferrovia). Caso a estação não esteja cadastrada e o relacionamento não exista, o arquivo Excel será recusado.
SegNumDistancia: Distância entre a estação origem e a estação destino. O número informado deverá conter somente dígitos (0, 1, 2, 3, 4, 5, 6, 7, 8 e 9) e pertencer ao intervalo [1;9999] (Ex.: 1111 representa a distância de 1.111).
SegModalidade(dado obrigatório): Informar a sigla da modalidade do contrato da utilização da malha. Esta sigla deve estar cadastrada no SAFF/CAFEN. Caso a sigla da modalidade não esteja cadastrada, o arquivo Excel será recusado. (Ex.: TM ou DP).
Validações:
A validação consiste na verificação das principais regras:
a) | A ferrovia cedente deve corresponder à ferrovia selecionada na tela; |
b) | Os dados da ferrovia e ano selecionados não podem estar confirmados; |
c) | A ferrovia cedente deve ser visitada pela ferrovia requerente; |
d) | As estações informadas devem estar cadastradas no CAFEN; |
e) | As estações informadas devem pertencer à ferrovia CEDENTE; |
f) | Os nomes das mercadorias informadas devem estar cadastradas no CAFEN; |
g) | Somente um registro é aceito para o conjunto de dados: Ferrovia Cedente, Ferrovia Requerente, Ano, Mercadoria, Sequencia Estação Origem, Sequencia Estação Destino, Sequencia Modalidade; |
h) | A estrutura do arquivo Excel deve estar completa, contendo todas as colunas e estas devem respeitar a ordenação; |
i) | Os dados devem estar em conformidade com os formatos especificados e atender as consistências de relacionamento. |
