A funcionalidade de cadastro de Terminal permite que a ANTT mantenha um cadastro atualizado dos terminais de carga e descarga das concessionárias.

Para o cadastramento de terminais, o usuário poderá optar pela “Entrada Manual” ou por “Entrada via Arquivo Excel”.

O acesso ao formulário para entrada de dados é realizado pelo caminho: CAFEN > Terminal

Entrada Manual:

Neste formulário o usuário informa ou altera os dados referentes aos terminais. Para inclusão de um novo terminal inicia-se pressionando o botão Novo. Ao pressionar o botão será exibida uma tela para preenchimento dos dados. Concluída a entrada dos dados, deverá ser pressionado o botão Salvar para confirmação do cadastramento.

Descrição dos dados cadastrais:

Ferrovia (dado obrigatório): Informar à ferrovia que é atendida pelo terminal

Pátio de Referência: Informar à estação/pátio que controla o terminal.

Nome (dado obrigatório): Informar a identificação do terminal

Mercadoria ANTT (dado obrigatório): Informar as mercadorias operadas no terminal.

Horas de Funcionamento (dado obrigatório): Informar o total de horas de funcionamento por dia.

Capacidade Vagão/Dia (dado obrigatório): Informar a capacidade, por vagão dia.

Capacidade TU/Dia (dado obrigatório): Informar a capacidade, por TU dia.

Tempo médio – Carga (Vagão/Hora) (dado obrigatório): Informar o tempo médio de carregamento, por vagão em horas.

Tempo médio – Carga (TU/Hora) (dado obrigatório): Informar o tempo médio de carregamento, por TU em horas.

Tempo médio – Descarga (Vagão/Hora) (dado obrigatório): Informar o tempo médio de descarregamento, por vagão em horas.

Tempo médio – Descarga (TU/Hora) (dado obrigatório): Informar o tempo médio de descarregamento, por TU em horas.

UF/Município (dado obrigatório): Informar o estado e o município do terminal.

Latitude/Longitude: Informar as coordenadas geográficas de representação da locação do terminal.

Entrada por Arquivo Excel:

Esta funcionalidade permite que sejam importados os dados do terminal a partir de um arquivo do Excel, cujo formato será apresentado adiante.

A partir da leitura desse arquivo Excel, o SAFF/CAFEN indicará o sucesso (ou não) da importação dos dados. Somente serão aceitos os dados do arquivo Excel se todos passarem pela consistência do sistema. Numa indicação de inconsistência, os dados devem ser corrigidos e o arquivo submetido novamente a uma importação. Detalhes desta operação estão descritos mais adiante.

Formato da planilha do arquivo Excel:

A primeira linha da planilha é o cabeçalho com a identificação dos dados e as informações do terminal. O preenchimento será feito a partir na segunda linha da planilha.

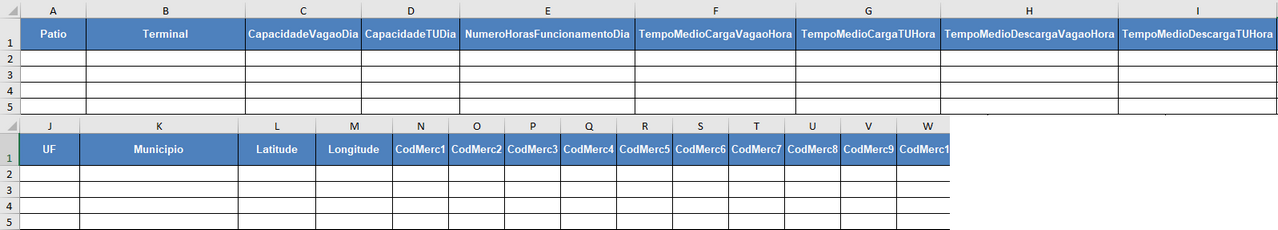

Estrutura da planilha do terminal

Configuração das colunas:

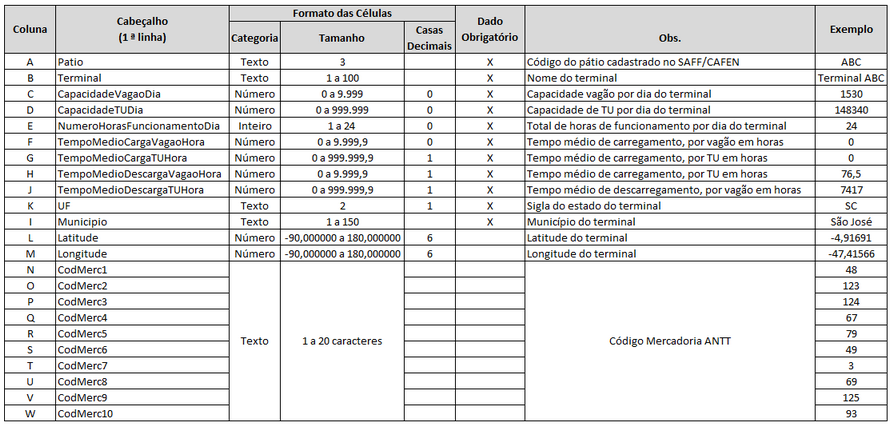

Formato do arquivo Excel para entrada do terminal

Descrição das colunas:

Patio: Código (prefixo) da estação/pátio. Este código deve estar cadastrado no SAFF/CAFEN.

Terminal: Nome do terminal. O nome deve conter no máximo 100 caracteres (Letras ou números).

CapacidadeVagaoDia: Capacidade, por vagão dia. O valor informado deverá conter somente números (0, 1, 2, 3, 4, 5, 6, 7, 8 e 9) e pertencer ao intervalo [1; 9999].

CapacidadeTUDia: Capacidade, por TU dia. O valor informado deverá conter somente números (0, 1, 2, 3, 4, 5, 6, 7, 8 e 9) e pertencer ao intervalo [1; 999999].

NumeroHorasFuncionamentoDia: O valor informado deverá conter somente números (0, 1, 2, 3, 4, 5, 6, 7, 8 e 9) e pertencer ao intervalo [1; 24].

TempoMedioCargaVagaoHora: Tempo médio de carregamento, por vagão em horas. O valor informado deverá conter somente números (0, 1, 2, 3, 4, 5, 6, 7, 8 e 9) e pertencer ao intervalo [0; 9999,9].

TempoMedioCargaTUHora: Tempo médio de carregamento, por TU em horas. O valor informado deverá conter somente números (0, 1, 2, 3, 4, 5, 6, 7, 8 e 9) e pertencer ao intervalo [0; 99999,9].

TempoMedioDescargaVagaoHora: Tempo médio de descarregamento, por vagão em horas. O valor informado deverá conter somente números (0, 1, 2, 3, 4, 5, 6, 7, 8 e 9) e pertencer ao intervalo [0; 9999,9].

TempoMedioDescargaTUHora: Tempo médio de descarregamento, por TU em horas. O valor informado deverá conter somente números (0, 1, 2, 3, 4, 5, 6, 7, 8 e 9) e pertencer ao intervalo [0; 999999,9].

UF: UF do terminal. A sigla da UF deve conter 2 caracteres (Letras).

Município: Nome do município. O nome deve conter no máximo 150 caracteres (Letras ou números).

Latitude: Latitude do terminal. O valor informado deverá conter somente números (0, 1, 2, 3, 4, 5, 6, 7, 8 e 9) e pertencer ao intervalo [-90,000000; 180,000000].

Longitude: Longitude do terminal. O valor informado deverá conter somente números (0, 1, 2, 3, 4, 5, 6, 7, 8 e 9) e pertencer ao intervalo [-90,000000; 180,000000].

CodMerc1, CodMerc2, CodMerc3, CodMerc4, CodMerc5, CodMerc6, CodMerc7, CodMerc8, CodMerc9 e CodMerc10: Códigos (mercadoria ANTT) das mercadorias operadas no terminal.

Validações:

A validação consiste na verificação da observância das seguintes principais regras:
