Para o cadastramento das características do perfil de trilho, por faixa quilométrica na malha concedida, o usuário poderá optar pela “Entrada Manual” ou por “Entrada via Arquivo Excel”.

O acesso ao formulário para entrada de dados é realizado pelo caminho: Declaração de Rede > Concessionária > Perfil Trilho.

Entrada Manual:

Neste formulário o usuário informa ou altera os dados anuais referentes ao perfil de trilho por faixa quilométrica. Para inclusão de um novo perfil de trilho na superestrutura da malha, pressiona-se o botão Novo e será exibida a tela para preenchimento dos dados. Após a entrada dos dados, deverá ser pressionado o botão Incluir para confirmação do cadastramento.

Descrição dos dados cadastrais:

Ferrovia (dado obrigatório): Selecionar a ferrovia.

Ano (dado obrigatório): Informar o ano da declaração de rede.

Linha (dado obrigatório): Selecionar a linha.

Perfil (dado obrigatório): Selecionar o perfil.

Início no km (dado obrigatório): Informar o km que representa o início da faixa que caracteriza o perfil de trilho.

Fim no km (dado obrigatório): Informar o km que representa o fim da faixa que caracteriza o perfil de trilho.

Entrada por Arquivo Excel:

Esta funcionalidade permite que sejam importados os dados de perfil trilho com base em um arquivo Excel, cujo formato será apresentado adiante.

A partir da leitura desse arquivo Excel, o SAFF/Declaração de Rede indicará o sucesso (ou não) da importação dos dados. Somente serão aceitos os dados do arquivo Excel se todos passarem pela consistência do sistema. Numa indicação de inconsistência, os dados devem ser corrigidos e o arquivo submetido novamente a uma importação. Detalhes desta operação estão descritos mais adiante. O item Procedimentos descreve toda a operação.

Formato da planilha do arquivo Excel:

A primeira linha da planilha é o cabeçalho com a identificação dos dados e as informações do perfil do trilho. O preenchimento será feito a partir na segunda linha da planilha.

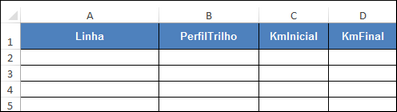

Estrutura da planilha de perfil trilho

Configuração das colunas:

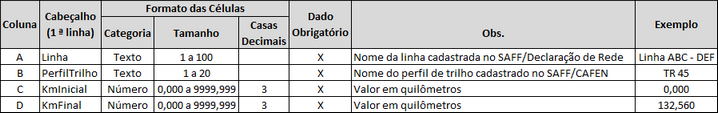

Formato do arquivo Excel para entrada de perfil trilho

Descrição das colunas:

Linha: Nome da linha. A linha tem que estar cadastrada no SAFF/CAFEN e ter relacionamento com a ferrovia informante. Caso contrário o arquivo Excel será recusado.

Perfil Trilho: Identificação do perfil do trilho. A identificação tem que estar cadastrado no SAFF/CAFEN. Caso contrário o arquivo Excel será recusado.

Km Inicial: Km que representa o início da faixa que caracteriza o perfil de trilho. O valor informado deverá conter somente números (0, 1, 2, 3, 4, 5, 6, 7, 8 e 9) e pertencer ao intervalo [0,000; 9999,999].

Km Final: Km que representa o final da faixa que caracteriza o perfil do trilho. O valor informado deverá conter somente números (0, 1, 2, 3, 4, 5, 6, 7, 8 e 9) e pertencer ao intervalo [0,000; 9999,999].
