Esta funcionalidade permite cadastrar a composição ferroviária padrão, formada por uma determinada quantidade de locomotivas e vagões e sua(s) mercadoria(s) transportada(s).

Para o cadastramento do trem tipo, o usuário poderá optar pela “Entrada Manual” ou por “Entrada via Arquivo Excel”.

O acesso ao formulário para entrada de dados é realizado pelo caminho: Declaração de Rede > Concessionária > Trem Tipo

Entrada Manual:

Neste formulário o usuário informa ou altera os dados anuais referentes aos trens tipos. Para inclusão de um novo trem tipo inicia-se pressionando o botão Novo. Ao pressionar o botão será exibida uma tela para preenchimento dos dados. Após concluída a entrada dos dados, deverá ser pressionado o botão Incluir para confirmação do cadastramento.

Descrição dos dados cadastrais:

Ferrovia (dado obrigatório): Ferrovia proprietária do trem.

Ano (dado obrigatório): Informar o ano da declaração de rede.

Prefixo (dado obrigatório): Prefixo identificador do trem.

Origem (dado obrigatório): Estação de origem do trem.

Destino (dado obrigatório): Estação de destino do trem.

Quantidade de locomotivas (dado obrigatório): Informar a quantidade total de locomotivas utilizadas no trem.

Quantidade de vagões (dado obrigatório): Informar a quantidade total de vagões utilizados no trem.

TB (dado obrigatório): Informar o valor médio da TB transportada no trem.

TU (dado obrigatório): Informar o valor médio da TU transportada no trem.

Distância (dado obrigatório): Informar a distância, em quilômetros, do itinerário do trem.

Comprimento (dado obrigatório): Informar o comprimento, em metros, do trem.

Mercadorias (dado obrigatório): Informar as mercadorias, da ferrovia, referentes ao trem tipo.

Entrada por Arquivo Excel

Esta funcionalidade permite que sejam importados os dados de trem tipo com base em um arquivo Excel, cujo formato será apresentado adiante.

A partir da leitura desse arquivo Excel, o SAFF/Declaração de Rede indicará o sucesso (ou não) da importação dos dados. Somente serão aceitos os dados do arquivo Excel se todos passarem pela consistência do sistema. Numa indicação de inconsistência, os dados devem ser corrigidos e o arquivo submetido novamente a uma importação.

Formato da planilha do arquivo Excel:

A primeira linha da planilha é o cabeçalho com a identificação dos dados e as informações do trem tipo. O preenchimento será feito a partir na segunda linha da planilha.

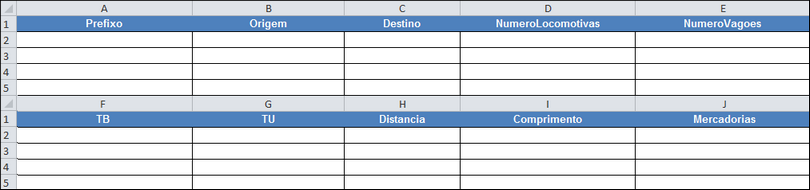

Estrutura da planilha do trem tipo

Configuração das colunas:

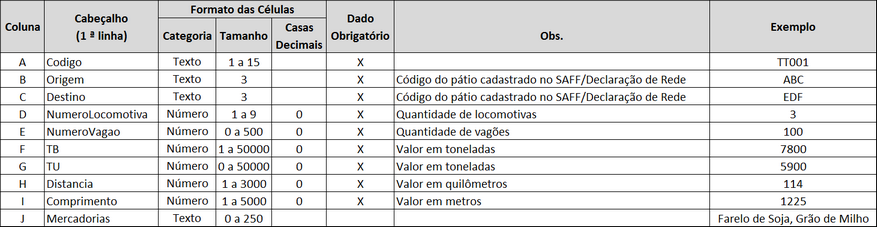

Formato do arquivo Excel para entrada do trem tipo

Descrição das colunas:

Prefixo: Código identificador do trem tipo. O código deve conter no máximo 15 caracteres (Letras ou números).

Origem: Informar o código (prefixo) da estação de origem. Este código tem que estar cadastrado no SAFF/CAFEN e ter relacionamento com a ferrovia informada.

Destino: Informar o código (prefixo) da estação de destino. Este código tem que estar cadastrado no SAFF/CAFEN e ter relacionamento com a ferrovia informada.

NumeroLocomotivas: Quantidade total de locomotivas utilizadas no trem. O valor informado deverá conter somente números (0, 1, 2, 3, 4, 5, 6, 7, 8 e 9) e pertencer ao intervalo [1; 9].

NumeroVagoes: Quantidade total de vagões utilizados no trem. O valor informado deverá conter somente números (0, 1, 2, 3, 4, 5, 6, 7, 8 e 9) e pertencer ao intervalo [0; 500].

TB: Valor médio da TB transportada no trem. O valor informado deverá conter somente números (0, 1, 2, 3, 4, 5, 6, 7, 8 e 9) e pertencer ao intervalo [1; 50000].

TU: Valor médio da TU transportada no trem. O valor informado deverá conter somente números (0, 1, 2, 3, 4, 5, 6, 7, 8 e 9) e pertencer ao intervalo [0; 50000].

Distancia: Distância, em quilômetros, do itinerário do trem. O valor informado deverá conter somente números (0, 1, 2, 3, 4, 5, 6, 7, 8 e 9) e pertencer ao intervalo [1; 3000].

Comprimento: Comprimento médio do trem. O valor informado deverá conter somente números (0, 1, 2, 3, 4, 5, 6, 7, 8 e 9) e pertencer ao intervalo [1; 5000].

Mercadorias: Nomes das mercadorias, da ferrovia, referente ao trem tipo, separadas por vírgula. Este item deve conter no máximo 250 caracteres (letras).

Validações:

A validação consiste na verificação da observância das seguintes principais regras:
