Para o cadastramento de terminais, o usuário poderá optar pela “Entrada Manual” ou por “Entrada via Arquivo Excel”.

Devem ser informados todos os terminais que carregam ou descarregam cargas transportadas pela ferrovia informante, sejam eles de propriedade ou não da ferrovia.

O acesso ao formulário para entrada de dados é realizado pelo caminho: Declaração de Rede > Concessionária > Terminal

Entrada Manual:

Neste formulário o usuário informa ou altera os dados anuais referentes aos terminais. Para inclusão de um novo terminal inicia-se pressionando o botão Novo. Ao pressionar o botão será exibida uma tela para preenchimento dos dados. Concluída a entrada dos dados, deverá ser pressionado o botão Incluir para confirmação do cadastramento.

Descrição dos dados cadastrais:

Ferrovia (dado obrigatório): Informar à ferrovia que é atendida pelo terminal

Ano (dado obrigatório): Informar o ano da declaração de rede.

Pátio de referência: Informar à estação/pátio que controla o terminal.

Nome (dado obrigatório): Informar a identificação do terminal

Mercadoria (dado obrigatório): Informar as mercadorias operadas no terminal.

Horas funcionamento (dado obrigatório): Informar o total de horas de funcionamento por dia.

Capacidade Vagão/ Dia (dado obrigatório): Informar a capacidade, por vagão dia.

Capacidade TU/ Dia (dado obrigatório): Informar a capacidade, por TU dia.

Tempo médio – Carga (Vagão/Hora): Informar o tempo médio de carregamento, por vagão em horas.

Tempo médio – Descarga (Vagão/Hora): Informar o tempo médio de descarregamento, por vagão em horas.

Tempo médio – Carga (TU/Hora): Informar o tempo médio de carregamento, por TU em horas.

Tempo médio – Descarga (TU/Hora): Informar o tempo médio de descarregamento, por TU em horas.

Entrada por Arquivo Excel:

Esta funcionalidade permite que sejam importados os dados do terminal a partir de um arquivo do Excel, cujo formato será apresentado adiante.

A partir da leitura desse arquivo Excel, o SAFF/Declaração de Rede indicará o sucesso (ou não) da importação dos dados. Somente serão aceitos os dados do arquivo Excel se todos passarem pela consistência do sistema. Numa indicação de inconsistência, os dados devem ser corrigidos e o arquivo submetido novamente a uma importação. Detalhes desta operação estão descritos mais adiante. O item Procedimentos descreve toda a operação.

Formato da planilha do arquivo Excel:

A primeira linha da planilha é o cabeçalho com a identificação dos dados e as informações do terminal. O preenchimento será feito a partir na segunda linha da planilha.

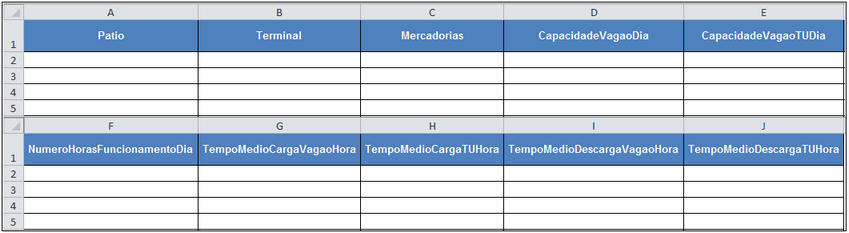

Estrutura da planilha do terminal

Configuração das colunas:

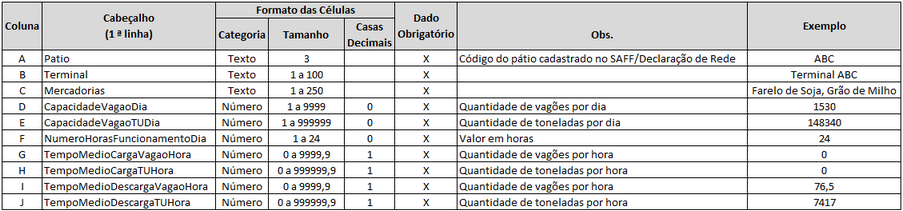

Formato do arquivo Excel para entrada do terminal

Descrição das colunas:

Patio: Código (prefixo) da estação de origem. Este código deve estar cadastrado no SAFF/CAFEN e ter relacionamento com a ferrovia informada.

Terminal: Nome do terminal. O código deve conter no máximo 100 caracteres (Letras ou números).

Mercadorias: Mercadorias operadas no terminal, separadas por vírgula. Este item deve conter no máximo 250 caracteres (letras).

CapacidadeVagaoDia: Capacidade, por vagão dia. O valor informado deverá conter somente números (0, 1, 2, 3, 4, 5, 6, 7, 8 e 9) e pertencer ao intervalo [1; 9999].

CapacidadeVagaoTUDia: Capacidade, por TU dia. O valor informado deverá conter somente números (0, 1, 2, 3, 4, 5, 6, 7, 8 e 9) e pertencer ao intervalo [1; 999999].

NumeroHorasFuncionamentoDia: O valor informado deverá conter somente números (0, 1, 2, 3, 4, 5, 6, 7, 8 e 9) e pertencer ao intervalo [1; 24].

TempoMedioCargaVagaoHora: Tempo médio de carregamento, por vagão em horas. O valor informado deverá conter somente números (0, 1, 2, 3, 4, 5, 6, 7, 8 e 9) e pertencer ao intervalo [0; 9999,9].

TempoMedioCargaTUHora: Tempo médio de carregamento, por TU em horas. O valor informado deverá conter somente números (0, 1, 2, 3, 4, 5, 6, 7, 8 e 9) e pertencer ao intervalo [0; 99999,9].

TempoMedioDescargaVagaoHora: Tempo médio de descarregamento, por vagão em horas. O valor informado deverá conter somente números (0, 1, 2, 3, 4, 5, 6, 7, 8 e 9) e pertencer ao intervalo [0; 9999,9].

TempoMedioDescargaTUHora: Tempo médio de descarregamento, por TU em horas. O valor informado deverá conter somente números (0, 1, 2, 3, 4, 5, 6, 7, 8 e 9) e pertencer ao intervalo [0; 999999,9].

Validações:

A validação consiste na verificação da observância das seguintes principais regras:
