As consultas com o sistema georreferenciado, pelo seu próprio caráter e especificidade, exigem procedimentos diferenciados das demais. No SAFF procurou-se simplificar ao máximo esses procedimentos de forma a privilegiar a utilização intuitiva e direta das consultas utilizando tecnologia baseada em Sistema de Informação Geográfica (SIG).

Para acessar a área de trabalho do mapa siga o caminho: GEO > Mapa Principal.

A área de trabalho do mapa esta organizada em quatro seções:

Mapa Principal: área para visualização dos dados cartográficos digitais.

Barra de Ferramentas: representa um conjunto de botões que permite o acesso as funcionalidades do mapa.

Camadas: apresenta uma lista de temas que podem ser visualizados e consultados no mapa.

Legendas: apresenta as legendas utilizadas no GEO.

Barra de Ferramentas:

O SAFF possui um conjunto de ferramentas para manipular o mapa. Estas ferramentas são representadas pelos botões da figura abaixo.

Funções de manipulação de mapa

Cada um desses botões tem suas funcionalidades descritas a seguir:

Camadas:

Esta ferramenta abre uma janela com as informações de camadas, onde pode-se  escolher quais dados geográficos devem ser exibidos no mapa.

 Legenda:

Esta ferramenta abre uma janela que informa as legendas utilizadas no sistema GEO.

 Mapa inicial:

Esta ferramenta possibilita visualizar o mapa para a mesma posição quando inicializado.

 Aproximar:

Este botão permite uma aproximação no mapa, garantindo uma visualização mais detalhada das informações. Esta função pode ser realizada de duas formas:

 Voltar:

Este botão retorna a visualização previamente exibida.

 Avançar:

Este botão exibe a visualização posteriormente já exibida.

 Medidas:

Distância:

Este botão tem a função de medir a distância no GEO. Para utiliza-lo basta clicar no primeiro ponto desejado, e depois clicar no ponto destino, então será informada a distância. Este processo pode ser feito para múltiplos pontos.

Área:

Este botão tem a função de medir a área de um espaço selecionado pelo usuário. Para utilizar essa função, basta selecionar a área desejada (mínimo 3 pontos), e assim visualizar a área total. Esse processo pode ser feito para múltiplos pontos.

Camadas:

Cada camada representa um determinado tipo de dado geográfico, que podem ser combinadas em uma só imagem. Como o SAFF dispõe de uma grande quantidade de dados geográficos, as camadas são agrupadas por temas. Os principais temas são: Ferrovia, Limites e Localidades.

Para visualizar uma determinada camada no mapa, é preciso marcar a caixa, à esquerda do nome da camada desejada.

A figura abaixo apresenta algumas das camadas do mapa. Observe que ao clicar na caixa que representa a camada, todas as camadas que compõem aquele tema serão selecionadas.

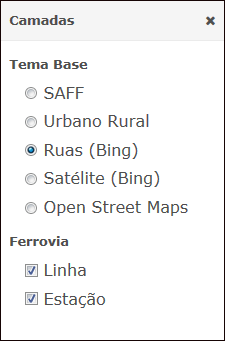

Camadas do mapa

Legenda:

A legenda demonstra ao usuário as legendas utilizadas no GEO, possibilitando uma leitura adequada das informações contidas no mapa.

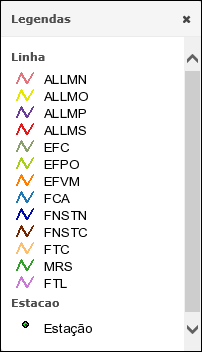

Legendas do mapa

Consulta de Estações e Linhas em Mapa:

O acesso à consulta de estação ou de linha é realizado pelo clique do botão direito do mouse na área de visualização do mapa. Ao selecionar a opção de pesquisa o SAFF apresenta a janela de resultados.

Nesta janela são apresentados automaticamente os registros cadastrais encontrados na base de dados, sendo permitido ao usuário indicar filtros para realizar novas pesquisas de resultado.

Ao selecionar e pressionar sobre um resultado o SAFF automaticamente posiciona o mapa para a localização da estação/pátio ou linha selecionada. A Figura acima ilustra a pesquisa de estações.
