METAS > Estabelecimento de Metas > Definição de Fluxos

Na entrada de dados de definição de fluxos, o usuário poderá incluir os dados por “Entrada Manual” ou por “Entrada por Arquivo Excel”. O acesso à funcionalidade de entrada de dados deverá ser realizado pelo seguinte caminho no SAFF: METAS > Estabelecimento de Metas > Definição de Fluxos.

Descrição as colunas:

Ferrovia: Apresentar a ferrovia do fluxo

Ano: Apresentar o ano em que o fluxo será contabilizado para a meta

Fluxos Anuais - Origem: Apresentar a estação de origem do fluxo

Fluxos Anuais - Destino: Apresentar a estação de destino do fluxo

Fluxos Anuais - Distância (km): Apresentar a distância, em quilômetros, entre a origem e o destino do fluxo

Fluxos Anuais - Mercadoria ANTT: Apresentar a Mercadoria ANTT transportada no fluxo

TU - Ferrovia: Apresentar o valor de TU proposto pela ferrovia para o fluxo

TU - ANTT: Apresentar o valor de TU proposto pela ANTT para o fluxo

Demanda: Apresentar se é demanda própria (P) ou de terceiros (T)

Situação - Fluxo: Apresentar a situação do fluxo no processo (“Proposta”, “Analisar”, “Recusado” ou “Finalizado”)

•	Proposta: referente aos fluxos adicionados ou alterados pelo usuário na etapa em questão do processo;

•	Analisar: remete aos fluxos que devem ser avaliados pelo usuário na etapa em questão do processo;

•	Finalizado: referente aos fluxos com ajustes encerrados. Não são permitidas alterações nesses fluxos pela concessionária;

•	Recusado: referente aos fluxos recusados por uma das partes e, portanto, não serão contabilizados para o estabelecimento de metas. Não são permitidas alterações nesses fluxos.

Situação - Estabelecimento: Apresentar a etapa do processo (“Em Elaboração”, “Em Análise”, “Em Correção”, “Entregue”)

•	Em Elaboração: a Ferrovia é responsável por enviar o Plano de Negócios elaborado com os fluxos de responsabilidade própria.

•	Em Análise: a ANTT recebe os Planos de Negócios de todas as ferrovias, consolida as informações e realiza ajustes se necessários.

•	Em Correção: a Ferrovia recebe o Plano de Negócios consolidado e ajustado e realiza correções necessárias, considerando o prazo estipulado pela ANTT.

•	Entregue: a ANTT entende que o Plano de Negócios está coerente e encerra o processo de ajustes.

Entrada Manual

Permite cadastrar, editar, aceitar, definir, recusar, importar, excluir e consultar os fluxos relativos ao processo estabelecimento das metas.

Ao pressionar o botão Novo deve abrir a tela de entrada manual. Após a entrada de dados, o botão Salvar é pressionado para confirmação. Para a alteração da TU, pressiona-se o botão Editar na linha do fluxo em questão na tabela de resultados.

Descrição dos dados cadastrais - Adicionar Fluxos Anuais:

Ferrovia (dado obrigatório): Selecionar a ferrovia

Ano (dado obrigatório): Selecionar o ano em que o fluxo será contabilizado para a meta

Demanda (dado obrigatório): Indicar se é demanda própria ou de terceiros

TU (dado obrigatório): Informar o valor de TU proposto para o fluxo

Mercadoria ANTT (dado obrigatório): Selecionar a Mercadoria ANTT transportada no fluxo

Itinerário (Segmentos):

O itinerário que o fluxo percorre é adicionado a partir do botão +Novo que abra a tela de inserção de segmentos ferroviários.

Sequência (automático): Apresentar o número do sequenciamento do segmento

Ferrovia (dado obrigatório): Selecionar a ferrovia do segmento do fluxo

Origem do Fluxo (dado obrigatório): Selecionar a estação de origem do segmento do fluxo

Destino do Fluxo (dado obrigatório): Selecionar a estação de destino do segmento do fluxo

1º, 2º, 3º e 4º Pátio Intermediário: Selecionar os pátios intermediários do segmento do fluxo, caso necessário

Entrada por Arquivo Excel

Esta funcionalidade possibilita que sejam lidos os dados de fluxos anuais a partir de uma planilha de um arquivo do tipo Excel cujo formato será apresentado adiante. A partir da leitura do arquivo Excel produzido, o SAFF/METAS indicará o sucesso (ou não) da entrada dos dados. No caso, os dados do arquivo Excel serão aceitos somente se todos os dados passarem pela análise de consistências do sistema. A indicação de dados inconsistentes será apresentada para que sejam refeitos e novamente submetido o arquivo.

Formato da planilha do arquivo Excel:

A planilha possui exatamente quarenta (40) colunas em ordem conforme a figura abaixo. Este cabeçalho deve ser informado exatamente como na figura abaixo e os dados devem ser informados a partir na segunda linha da planilha.

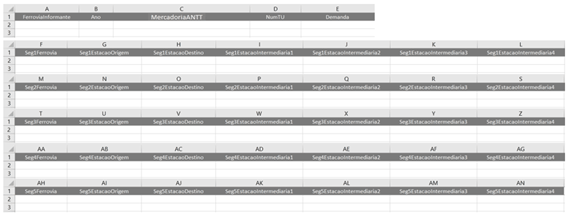

Formato do arquivo Excel para entrada de dados de fluxos

Formato das colunas:

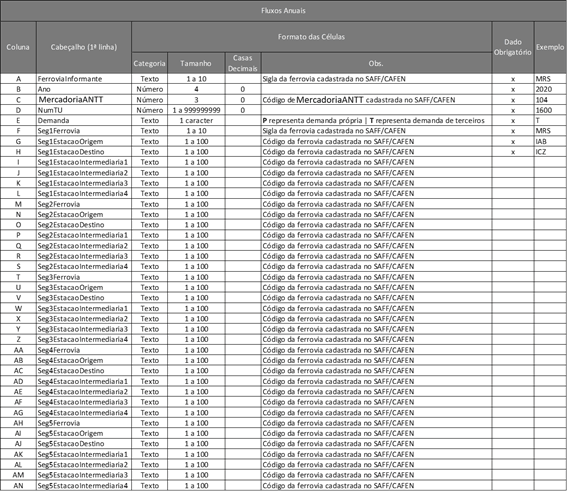

Formato das Colunas da Planilha de Definição de Fluxos

Descrição das colunas:

FerroviaInformante (dado obrigatório): Informar a sigla da ferrovia informante. Esta sigla deve estar cadastrada no SAFF/CAFEN e corresponder com a ferrovia selecionada na tela. Caso a sigla da ferrovia não esteja cadastrada ou não corresponder com a ferrovia selecionada, o arquivo será recusado.

Ano (dado obrigatório): Informar o ano do fluxo. O número informado deverá conter somente dígitos (0, 1, 2, 3, 4, 5, 6, 7, 8 e 9) e corresponder ao ano na tela. (Ex.: 2020).

MercadoriaANTT (dado obrigatório): Informar o código da Mercadoria ANTT do fluxo. Este código deve estar cadastrado no SAFF/CAFEN. Caso a mercadoria não esteja cadastrada, o arquivo será recusado. (Ex.: 817).

NumTU (dado obrigatório): Valor da TU do fluxo. O número informado deverá conter somente dígitos (0, 1, 2, 3, 4, 5, 6, 7, 8 e 9) e pertencer ao intervalo [1;999999999] (Ex.: 1111 representa a TU de 1.111).

Demanda (dado obrigatório): Um fluxo de demanda própria é identificado quando a nota fiscal da mercadoria tem como emitente ou destinatário a própria concessionária que a transporta ou seus sócios e, portanto, é um fluxo não remunerado por terceiros. Esta coluna deverá conter somente uma letra, onde "P" representa demanda própria e "T" representa demanda de terceiros.

Seg1Ferrovia (dado obrigatório): Informar a sigla da ferrovia do primeiro segmento do fluxo. Esta sigla deve estar cadastrada no SAFF/CAFEN. Caso a sigla da ferrovia não esteja cadastrada, o arquivo será recusado.

Seg1EstacaoOrigem (dado obrigatório): Informar o código (prefixo) da estação de origem do primeiro segmento do fluxo. Este código deve estar cadastrado no SAFF/CAFEN e ter relacionamento com a ferrovia da sequência 1 (Ex.: Para a Seg1EstacaoOrigem o relacionamento deve ser com a Seg1Ferrovia). Caso a estação não esteja cadastrada e o relacionamento não exista, o arquivo será recusado.

Seg1EstacaoDestino (dado obrigatório): Informar o código (prefixo) da estação de destino do primeiro segmento do fluxo. Este código deve estar cadastrado no SAFF/CAFEN e ter relacionamento com a ferrovia da sequência 1 (Ex.: Para a Seg1EstacaoDestino o relacionamento deve ser com a Seg1Ferrovia). Caso a estação não esteja cadastrada e o relacionamento não exista, o arquivo será recusado.

Seg1EstacaoIntermediaria1, Seg1EstacaoIntermediaria2, Seg1EstacaoIntermediaria3, Seg1EstacaoIntermediaria4: Informar o código (prefixo) das estações intermediárias do primeiro segmento do fluxo, quando necessário. Este(s) código(s) deve(m) estar cadastrado(s) no SAFF/CAFEN e ter relacionamento com a ferrovia da sequência informada (Ex.: Para a Seg1EstacaoIntermediaria1 o relacionamento deve ser com a Seg1Ferrovia). Caso a estação não esteja cadastrada e o relacionamento não exista, o arquivo será recusado.

Seg2Ferrovia, Seg3Ferrovia, Seg4Ferrovia, Seg5Ferrovia: Seguir os mesmos procedimentos do item “Seg1Ferrovia”.

Seg2EstacaoOrigem, Seg3EstacaoOrigem, Seg4EstacaoOrigem, Seg5EstacaoOrigem: Seguir os mesmos procedimentos do item “Seg1EstacaoOrigem”.

Seg2EstacaoDestino, Seg3EstacaoDestino, Seg4EstacaoDestino, Seg5EstacaoDestino: Seguir os mesmos procedimentos do item “Seg1EstacaoDestino”.

Seg2EstacaoIntermediaria1 (2,3,4,5), Seg3EstacaoIntermediaria1 (2,3,4,5), Seg4EstacaoIntermediaria1 (2,3,4,5), Seg5EstacaoIntermediaria1 (2,3,4,5): Seguir os mesmos procedimentos do item “Seg1EstacaoIntermediaria1 (2,3,4,5)”.

Validações do Excel:

A validação consiste na verificação das principais regras:

a)	A ferrovia informante deve corresponder à ferrovia selecionada na tela;

b)	O ano deve corresponder ao ano selecionado na tela;

c)	As estações informadas devem estar cadastradas no CAFEN;

d)	As estações informadas devem pertencer à ferrovia da sequência indicada;

e)	A estação origem do segmento deve ser igual, a estação de destino do segmento anterior (quando existir).

f)	Os códigos das mercadorias ANTT informadas devem estar cadastrados no CAFEN;

g)	A estrutura do arquivo Excel deve estar completa, contendo todas as colunas e estas devem respeitar a ordenação;

h)	Os dados devem estar em conformidade com os formatos especificados e atender as consistências de relacionamento.

Validações (Regras de Negócio):

A validação consiste na verificação das principais regras:

a)	Durante a etapa “Em Elaboração”, a ferrovia pode incluir novos fluxos por “Entrada Manual” ou por “Entrada por Arquivo Excel”.

b)	Durante a etapa “Em Correção”, a ferrovia pode NÃO pode incluir novos fluxos.

c)	Durante a etapa “Em Análise” a ANTT pode criar fluxos por “Entrada Manual”

Observações:

Destaca-se a existência dos botões “Aceitar todos os selecionados” e “Recusar todos os selecionados” que facilitam a análise de fluxos. Para utilizá-los, basta o usuário selecionar os fluxos e o botão referente à ação desejada.
