Na entrada de dados de definição de trechos/corredores, o usuário poderá incluir os dados por “Entrada Manual” ou por “Entrada por Arquivo Excel”. O acesso à funcionalidade de entrada de dados deverá ser realizado pelo seguinte caminho no SAFF: METAS > Estabelecimento de Metas > Definição de Trechos/Corredores.

Entrada Manual

Neste formulário, a ANTT inclui um novo trecho/corredor por ano e ferrovia. Ao pressionar o botão Novo deve abrir a tela de entrada manual. Após a entrada de dados, o botão Salvar é pressionado para confirmação. Para a alteração dos dados, pressiona-se o botão Editar na linha do trecho/corredor em questão na tabela de resultados.

Descrição dos dados cadastrais – Adicionar trecho/corredor:

Ferrovia (dado obrigatório): Selecionar a ferrovia do trecho / corredor

Ano (dado obrigatório): Selecionar o ano da meta

Nome do Trecho / Corredor (dado obrigatório): Informar o nome do Trecho ou Corredor

Os segmentos do trecho/corredor são adicionados a partir do botão +Novo.

Descrição dos dados cadastrais - Segmentos:

Linha (dado obrigatório): Informar a linha do segmento

Sequência: Apresenta o número do sequenciamento de segmento

Estação Inicial (dado obrigatório): Selecionar a estação inicial do segmento

Estação Final (dado obrigatório): Selecionar a estação final do segmento

Entrada por Arquivo Excel:

Este formulário permite a inclusão dos trechos/corredores para definição de metas.  Para realizar a inclusão de dados, pressione o botão Importar. Na tela aberta de Importação, seleciona a ferrovia e o período. Faça o upload do arquivo com os trechos/corredores e informe a planilha correta. A partir da leitura do arquivo Excel produzido, o SAFF/METAS indicará o sucesso (ou não) da entrada dos dados. No caso, somente serão aceitos os dados do arquivo Excel se todos os dados passarem pelas consistências do sistema. A indicação de dados inconsistentes será apresentada para que sejam refeitos e novamente submetido o arquivo.

Formato da planilha do arquivo Excel:

A planilha possui exatamente sete (7) colunas em ordem conforme a figura abaixo. Este cabeçalho deve ser informado exatamente como na figura abaixo e os dados devem ser informados a partir na segunda linha da planilha.

Formato do arquivo Excel para entrada de dados de trecho/corredor

Formato das colunas:

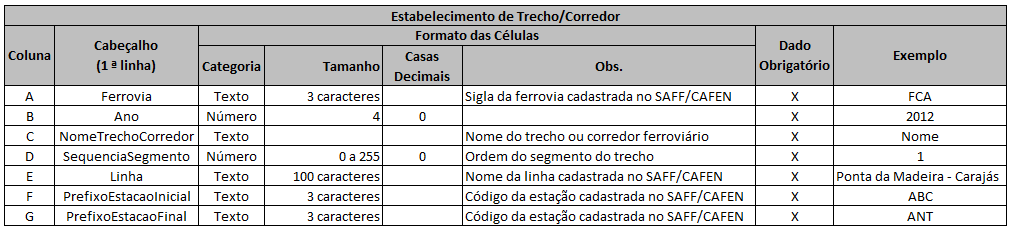

Formato das Colunas da Planilha de Definição de Trecho/Corredor

Descrição das colunas:

Ferrovia (dado obrigatório): Informar a sigla da ferrovia. Esta sigla deve estar cadastrada no SAFF/CAFEN e corresponder com a ferrovia selecionada na tela. Caso a sigla da ferrovia não esteja cadastrada ou não corresponder com a ferrovia selecionada, o arquivo Excel será recusado.

Ano (dado obrigatório): Informar o ano de referência. O número informado deverá conter somente dígitos (0, 1, 2, 3, 4, 5, 6, 7, 8 e 9) e corresponder com o ano selecionado.

NomeTrechoCorredor (dado obrigatório): Informar o nome do trecho ou corredor ferroviário.

SequenciaSegmento (dado obrigatório): Número inteiro de sequência do registro do segmento do trecho ou corredor ferroviário.

Linha (dado obrigatório): Informar o nome da linha do segmento do trecho ou corredor ferroviário A. Esta linha deve estar cadastrada no SAFF/CAFEN e ter relacionamento com a ferrovia do trecho ou corredor. Caso a linha não esteja cadastrada e o relacionamento não exista, o arquivo Excel será recusado.

PrefixoEstacaoInicial (dado obrigatório): Informar o código da estação de início do segmento do trecho ou corredor ferroviário. Este código deve estar cadastrado no SAFF/ CAFEN e ter relacionamento com a linha informada no segmento do trecho / corredor. Caso a estação não esteja cadastrada e o relacionamento não exista, o arquivo Excel será recusado.

PrefixoEstacaoFinal (dado obrigatório): Informar o código da estação fim do segmento do trecho ou corredor ferroviário. Este código deve estar cadastrado no SAFF/CAFEN e ter relacionamento com a linha informada no segmento do trecho / corredor. Caso a estação não esteja cadastrada e o relacionamento não exista, o arquivo Excel será recusado.

Validações:

A validação consiste na verificação das principais regras:

a) A ferrovia e o ano devem corresponder aos selecionados no formulário de importação;

c) As estações informadas devem estar cadastradas no CAFEN;

d) As estações informadas devem pertencer à ferrovia;

e) A estrutura do arquivo Excel deve estar completa, contendo todas as colunas e estas devem respeitar a ordenação;

f) Os dados devem estar em conformidade com os formatos especificados e atender as consistências de relacionamento.

Validações (Regras de Negócio):

A validação consiste na verificação das principais regras:
